DYC-8x7 v2.0

Wanneer je weer eens mobiel in het veld QRV bent met een FT-817 van Yaesu wil je natuurlijk ook dat je gehoord wordt. Je wordt pas gehoord als je een duidelijk gemoduleerd HF signaal in de lucht zet. Wanneer je uitzendingen in SSB maakt zal het gemiddeld uitgezonden vermogen  met een dynamiek compressor substantieel toenemen. Een zwak signaal kan dan met een S-punt toenemen. Dit kan het verschil maken tussen gehoord worden en niet gehoord worden!

De Duitse amateurwebsite Funkamateur heeft een tijdje geleden een nieuwe versie van een kleine handzame compressor op de markt gebracht. De kit is gebaseerd op een idee van AD5X en was oorspronkelijk voor de FT817 gemaakt. Maar door de universele toepassing is hij ook inzetbaar op de FT857, FT897 of de FT900.

De dynamiek compressor wordt eenvoudig tussen de microfoon en de RJ45 aansluiting in de tranceiver gestoken. De print maakt gebruik van de voedingsspanning die al op de RJ45-connector aanwezig is.

Een ander voordeel is de ingebouwde AF toongenerator. Deze kan met twee toetsen op de microfoon geactiveerd worden. Het is daarmee niet meer noodzakelijk om te gaan fluiten om de set te tunen.

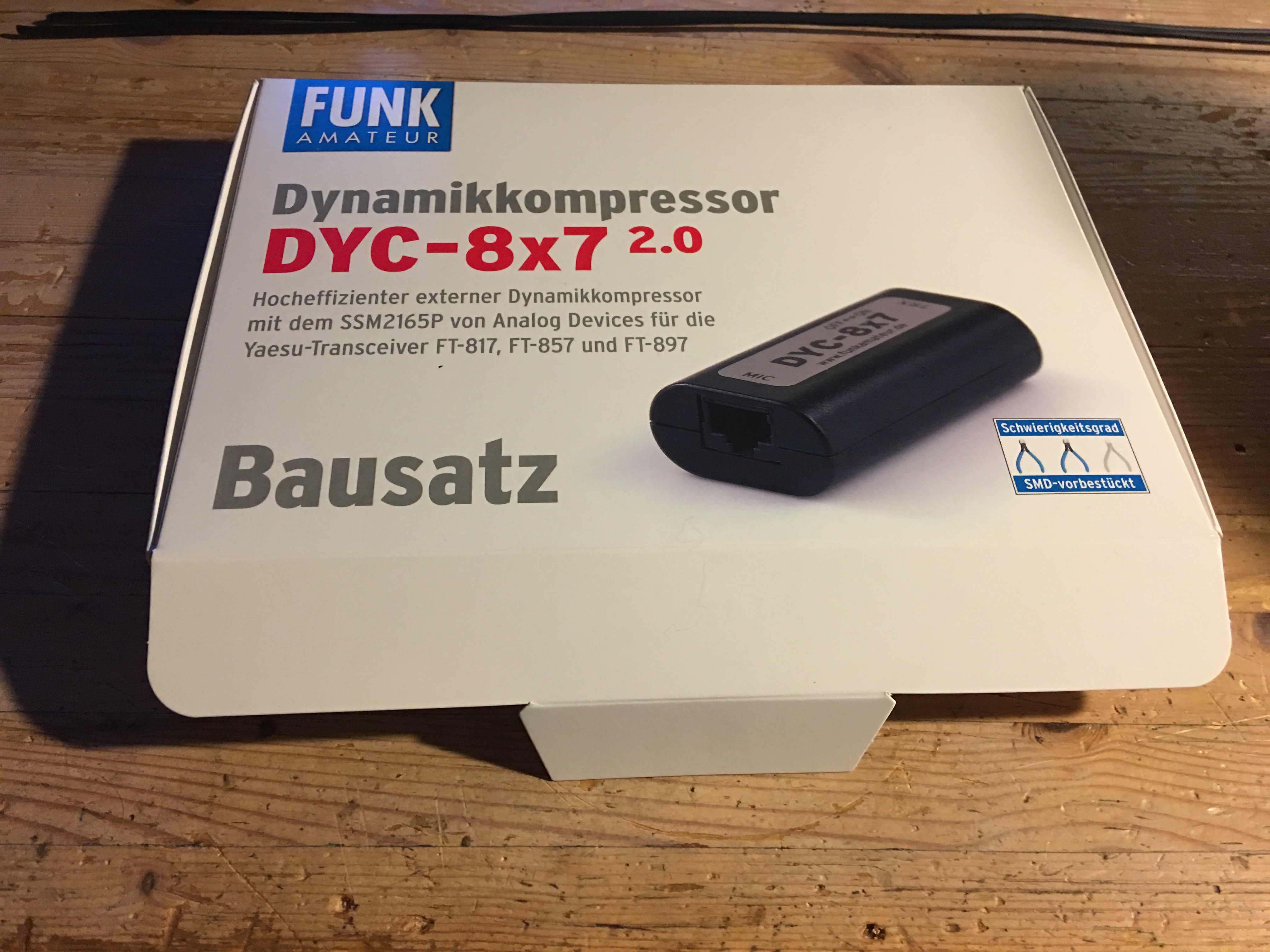

De bouwset wordt netjes in een doos geleverd en moet nog afgebouwd worden. De geleverde print is al helemaal voorzien van alle SMD componenten. Er wordt een duidelijke handleiding meegeleverd waar stapsgewijs alle afbouw-instructies genoemd worden. Ook wordt het volledige schema in het boekje getoond.  De SMD componenten zijn al door Funkamateur op de print aangebracht.

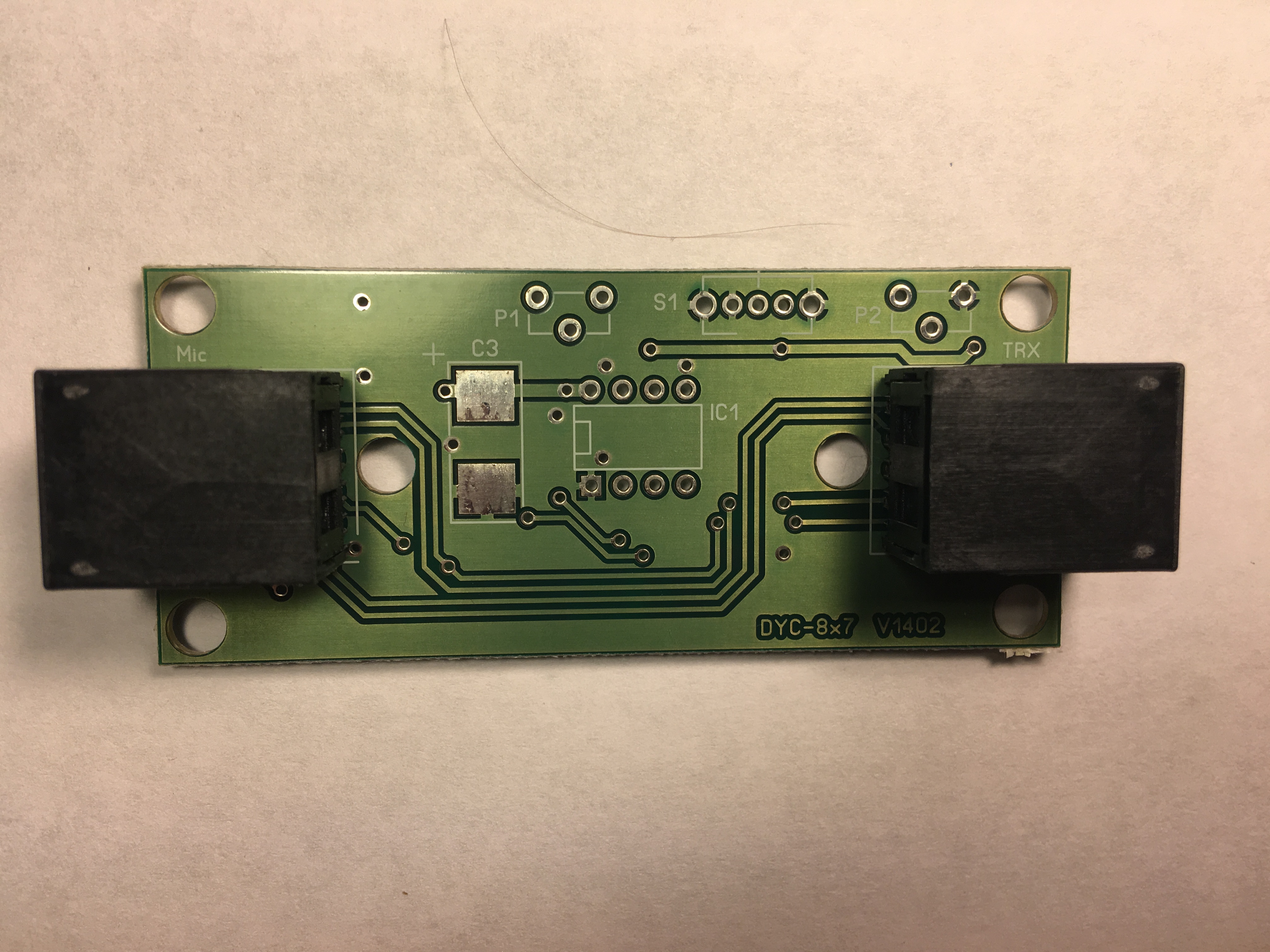

Print voordat componenten geplaatst zijn.

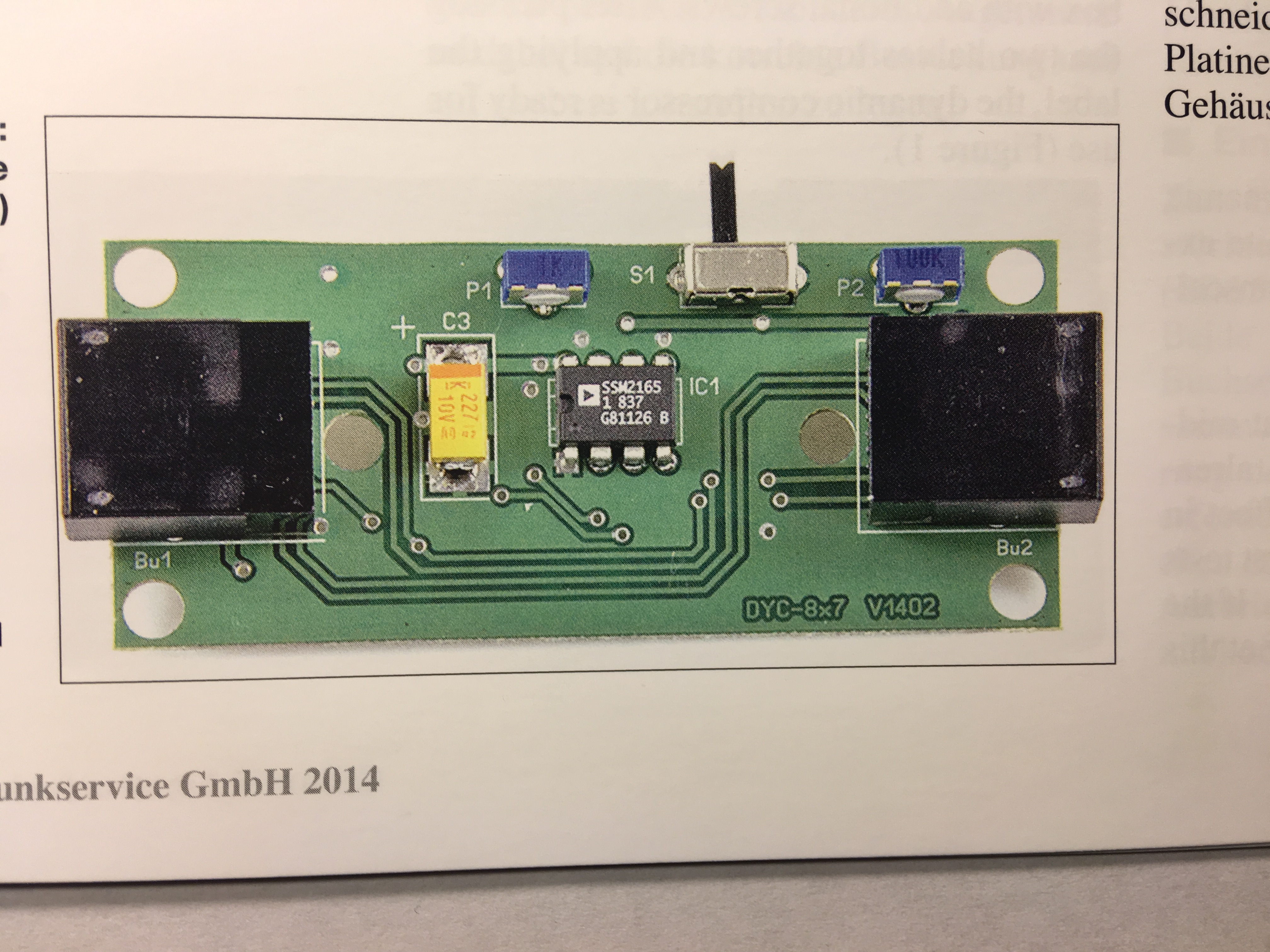

Zodra alles aangebracht is kan de print in gebruik genomen worden. Zodra je de print inschakelt zie je wel aan de power-output meter van de set dat de  vermogensmeter veel meer gemiddeld vermogen levert. Ook de rapporten die ik kreeg zijn bemoedigend te noemen.

De print is voorzien van twee instelpotmeters. P1 regelt de microfoongevoeligheid. P2 wordt gebruikt om de compressie in te stellen. Door de potmeters in de middenstand te plaatsen heb je een mooie uitgangspositie.

De ingebouwde AF toongenerator wordt ingeschakeld door de down-knop op de microfoon in te drukken als de PTT knop al ingedrukt is. Dit kan dus makkelijk met 1 hand gebeuren.

De knoppen op de microfoon blijven de oorspronkelijke functies behouden. Dus gewoon zoals je gewend bent.
