Tafelmicrosfoon op de FTM-100 / FTM400

De Yaesu FTM-100DE en FTM-400DE worden vanaf de fabriek uitgerust met een hand-microfoon. Maar een tafelmicrofoon is thuis wel zo makkelijk. Dit is een hand-microfoon welke voorzien is van een zg. electret microfoon en een 6-polige RJ12 connector. Het aansluiten van een Yaesu MD100a8x of MD200a8x microfoon lukt niet. Niet alleen vanwege de afwijkende RJ45 connector aansluiting, maar ook het spanningsverschil tussen de uitgangsspanning van de MD100/200 en de ingangsgevoeligheid van de FTM-100DE/FTM-400DE koomt niet met elkaar overeen.

Een tafelmicrofoon met een electret microfoon is geen probleem. Maar welke microfoon kies je dan en hoe sluit je deze aan?

Ik heb een Icom SM30 tafelmicrofoon voorzien van een verloop kabel zodat deze op de FTM-100DE en FTM-400DE aangesloten kan worden.

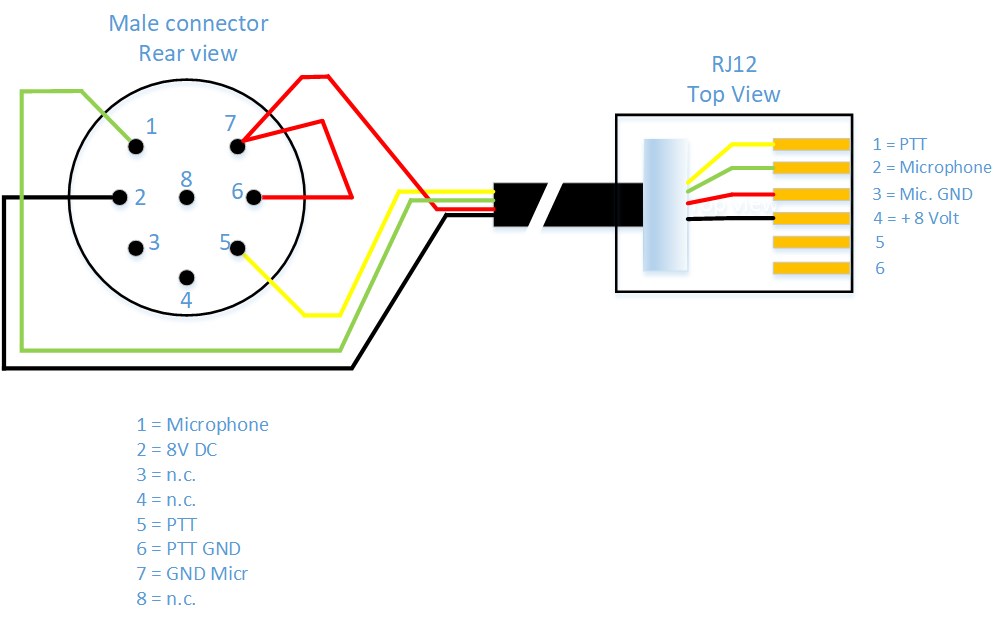

Het schema van de koppelkabel is hieronder zichtbaar.

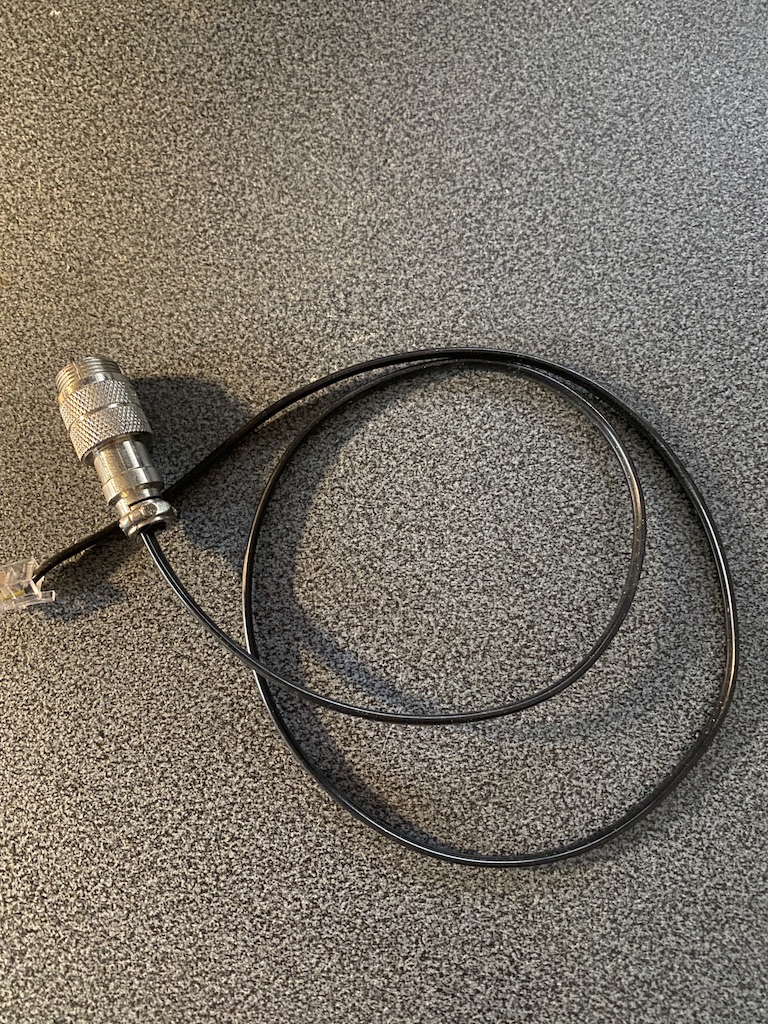

 Je moet een 8-polige male connector gebruiken om de aansluitkabel van de Icom SM30 aan te kunnen sluiten. Ik heb deze connector bij allekabels.nl gevonden. Aan de andere kant van de kabel gebruik je een 6-polige RJ12 connector. Ik gebruik een 4-aderige platte kabel omdat deze eenvoudig in de RJ12 connector gestoken kan worden en vervolgens met een RJ-tang vastgezet kan worden. Maar het mag ook een ander kabel zijn. Een afscherming is niet noodzakelijk.

De pin-out van de 8-polige connector is ook duidelijk te zien. Let vooral even op het lusje tussen pin 6 (PTT-GND) en 7 (MIC-GND) aan de achterkant van de connector.
